【AI/DI輸入端口防雷器】_AI/DI輸入電源防雷器防雷保護
人氣：6856發表時間：2019-11-02

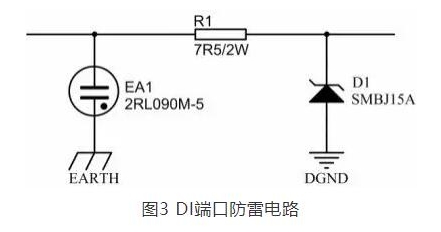

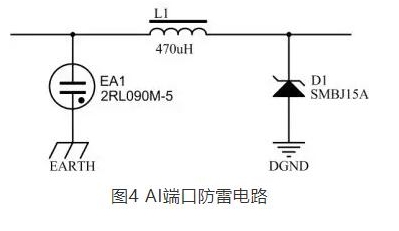

在基站環境中由于AI/DI輸入端口是通過長距離的線纜與傳感器相連，因此AI/DI端口同樣存在防雷保護問題（主要為感應雷），在RMS-500系統中我們采用氣體放電管加TVS管組成的兩級防護電路，詳見圖3和圖4。
在圖3和圖4中，我們可以看到AI防雷保護電路與DI防雷保護電路存在的區別，在DI防雷保護電路中我們使用了功率電阻R1（7.5Ω/2W），R1應滿足R1≥(U1 -U2) /I1,其中U1為測得空氣放電管的沖擊擊穿電壓值，U2為TVS管最高鉗位電壓，I1為查TVS器件手冊得到TVS管8/20us沖擊電流下的最大通流量。
在AI防雷電路中由于需要對4~20mA電流和電壓進行測量，因此我們在精度范圍內采用電感L1而沒有使用電阻，L1應滿足L1≥(U1 - U2) × (T2 - T1) / (I1 /2)，電感L1的取值計算方法為：以8/20us沖擊電流為準，測得在設計通流容量下壓敏電阻的殘壓值U1，查TVS器件手冊得到8/20us沖擊電流作用下TVS管的最大通流量I1、以及TVS管最高鉗位電壓U2，8/20us沖擊電流的視在波頭時間T1＝8us，視在半峰值時間T2＝20us
